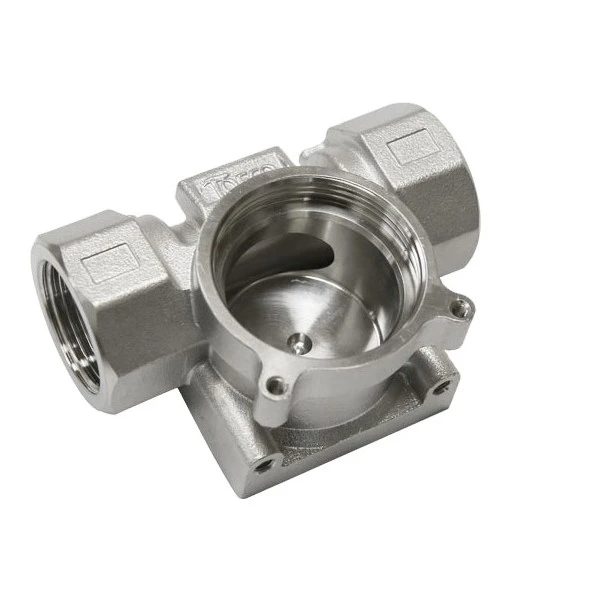

Cuerpo de válvula de 3 vías de acero inoxidable fundido

Especificaciones técnicas y datos de materiales

Parámetro	Especificación
Grados de materiales	SS304 (ASTM A351 CF8), SS316 (CF8M), SS316L (CF3M)
Rango de tamaño	DN15 – DN300 (1/2" – 12")
Clasificación de presión	PN16 / PN25 / PN40 (ANSI 150LB / 300LB)
Estándar de fundición	ASTM A743, ASTM A351, estruendo 1.4408
Tolerancia de mecanizado	ISO 2768-m, IT7-IT9 para dimensiones críticas
Rugosidad de la superficie	Ra 3,2–6,3 μm (mecanizado), Ra 6,3–12,5 μm (como-molde)
Estándar de rosca	BSP, NPT, BSPT, métrico según los requisitos del cliente
Estándar de brida	ANSI B16.5, DIN EN 1092-1, JIS B2220

Composición del material:

SS316: C Menos o igual a 0,08%, Cr 16–18%, Ni 10–14%, Mo 2–3% - resistencia mejorada a la corrosión por picaduras y grietas
SS316L: C Menos o igual a 0,03 % de variante baja en carbono, soldabilidad superior y resistencia a la corrosión intergranular para conjuntos soldados

Fabricación y control de calidad

Flujo de trabajo de producción: Inyección de patrón de cera → construcción de carcasa cerámica → fundición a la cera perdida → mecanizado CNC de 5 ejes → decapado/pasivación (ASTM A380) → inspección dimensional CMM → prueba de presión hidrostática a 1,5 veces la presión nominal.

product-1065-264

Características y beneficios clave

Ventajas de ingeniería:

Resistencia a la corrosión:	El contenido de molibdeno SS316/316L proporciona resistencia a cloruros, ácidos y productos químicos industriales.
Integridad de la presión:	Espesor de pared diseñado según ASME B16.34; Probado hidrostáticamente para garantizar cero fugas a la presión nominal.
Eficiencia de flujo:	Los pasajes internos acabados con CNC-minimizan la turbulencia y la caída de presión
Personalización:	Compatible con OEM/ODM, diámetros de orificio personalizados, ángulos de puerto, almohadillas de montaje del actuador según los dibujos del cliente

Beneficios operativos:

Extiende la vida útil del conjunto de válvulas en entornos marinos y de procesamiento químico.
Reduce el tiempo de inactividad del sistema a través de una geometría confiable de la superficie de sellado (Ra menor o igual a 3,2 μm en las áreas de asiento)
Compatible con actuadores estándar globales y componentes de internos de válvulas

Aplicaciones

Nuestro cuerpo de válvula de 3 vías de acero inoxidable fundido sirve para aplicaciones críticas en:

Procesamiento químico: operaciones de mezcla y desviación de medios corrosivos
Tratamiento de Agua: Sistemas de filtración, retrolavado y distribución de flujo.
Alimentos y productos farmacéuticos: enrutamiento de fluidos sanitarios (opción electropulida SS316L disponible)
HVAC y energía: conmutación de circuitos de calefacción/refrigeración y control de derivación
Marino y offshore: sistemas de enfriamiento y lastre de agua de mar

Pedidos y soporte

Alcance del servicio:

Revisión de dibujos técnicos y comentarios de DFM gratuitos
Certificación de materiales (MTC según EN 10204 3.1), informes de inspección dimensional, certificados de prueba de presión
MOQ flexible: se aceptan pedidos de prueba para la validación del prototipo
Entrega: transporte marítimo/flete aéreo/exprés; embalaje estándar de caja de madera de exportación

Condiciones de pago:Se admiten T/T, L/C y métodos de comercio internacional seguros.

Preguntas frecuentes

Q1:	¿Puedes producir personalizado?Cuerpo de válvulasegún nuestros dibujos?
A1:	Sí, admitimos servicios completos de OEM y ODM. Nuestro equipo de ingeniería revisa sus dibujos para determinar la capacidad de fabricación (análisis DFM) y produce tamaños, materiales y estructuras de canales de flujo personalizados (tipo L-o tipo T-) según sus especificaciones exactas.
Q2:	¿Qué materiales de acero inoxidable pueden proporcionar?
A2:	Ofrecemos SS304, SS316, SS316L y otros grados de acero inoxidable personalizados. SS316 y SS316L se recomiendan para entornos corrosivos debido a su contenido de molibdeno, mientras que SS304 proporciona un rendimiento rentable-para aplicaciones industriales generales.
Q3:	¿Qué tipos de conexión admite?
A3:	Fabricamos cuerpos de válvulas con conexiones roscadas (BSP, NPT, BSPT, Métricas), bridadas (ANSI, DIN, JIS) y soldadas (BW, SW). También se pueden personalizar tipos de conexión mixtos en diferentes puertos.

Contáctenos hoy para su cotización personalizada de cuerpo de válvula de 3 vías de acero inoxidable fundido.
