La contracción en la fundición a la cera perdida es un dolor de cabeza común que puede alterar las dimensiones y la calidad del producto final. Como proveedor de microfusión, me he enfrentado a este problema más veces de las que puedo contar. En este blog, compartiré algunas formas prácticas de compensar la contracción y asegurarme de obtener piezas fundidas de primera.
Comprender la contracción en la fundición a la cera perdida
Antes de pasar a las soluciones, comprendamos rápidamente de qué se trata la contracción. Cuando el metal fundido se enfría y solidifica durante el proceso de fundición a la cera perdida, se contrae naturalmente. Esta contracción o encogimiento puede hacer que las piezas sean más pequeñas que las especificaciones de diseño originales. Hay dos tipos principales de contracción: contracción por solidificación y contracción térmica. La contracción por solidificación ocurre cuando el metal cambia de un estado líquido a un estado sólido, y la contracción térmica ocurre cuando el metal sólido continúa enfriándose a temperatura ambiente.
Factores que afectan la contracción
Varios factores pueden influir en la cantidad de contracción en la fundición a la cera perdida. El tipo de metal utilizado es importante. Los diferentes metales tienen diferentes coeficientes de expansión térmica y características de solidificación. Por ejemplo, el acero y el aluminio se encogen a diferentes ritmos. El diseño del casting también influye. Las formas complejas con diferentes espesores de pared pueden experimentar una contracción desigual, lo que provoca distorsión. El sistema de compuerta, que controla el flujo de metal fundido hacia el molde, puede ayudar o dificultar la compensación de la contracción. Un sistema de compuerta mal diseñado puede provocar un enfriamiento desigual y una mayor contracción.
Compensación de la contracción
1. Modificaciones de diseño
Una de las formas más efectivas de compensar la contracción es mediante modificaciones del diseño. Al crear el patrón para fundición a la cera perdida, puede agregar material adicional a las áreas donde se espera contracción. Esto se conoce como margen de contracción. El margen de contracción suele ser un porcentaje añadido a las dimensiones de la pieza final. El porcentaje exacto depende del tipo de metal y del proceso de fundición. Por ejemplo, para las piezas fundidas de aluminio, se suele utilizar un margen de contracción de alrededor del 1,2% - 1,8%, mientras que para las piezas fundidas de acero, puede ser de alrededor del 2% - 2,5%.
También puede optimizar el diseño de la pieza para reducir el impacto de la contracción. Por ejemplo, trate de mantener el espesor de las paredes lo más uniforme posible. Esto ayuda a garantizar un enfriamiento uniforme y reduce la probabilidad de una contracción desigual. Si necesita cambiar el grosor de la pared, haga la transición de forma gradual. Otro consejo de diseño es utilizar nervaduras y protuberancias estratégicamente. Estas características pueden ayudar a fortalecer la pieza y también controlar la contracción. Echa un vistazo a nuestroJefe del sensor de temperatura de fundición a la cera perdidapara ver un ejemplo de una pieza fundida bien diseñada que tiene en cuenta la contracción.
2. Diseño de moldes y selección de materiales.
El molde juega un papel crucial en la compensación de la contracción. El tipo de material del molde puede afectar la velocidad de enfriamiento del metal fundido. Por ejemplo, los moldes cerámicos se utilizan a menudo en la fundición a la cera perdida porque pueden soportar altas temperaturas y proporcionar una buena precisión dimensional. Sin embargo, también tienen propiedades térmicas diferentes en comparación con otros materiales de molde. Puede elegir un material de molde que tenga un coeficiente de expansión térmica similar al del metal que se va a fundir. Esto ayuda a garantizar que el molde y la pieza fundida se contraigan a un ritmo similar, lo que reduce la tensión sobre la pieza fundida y minimiza la distorsión.
También se puede optimizar el propio diseño del molde. Por ejemplo, el uso de un molde de varias piezas puede permitir un mejor control del proceso de enfriamiento. Puede diseñar el molde de tal manera que proporcione más enfriamiento en áreas donde la contracción es un problema. El sistema de compuerta y ascendente en el molde también es importante. Un sistema de compuerta bien diseñado garantiza que el metal fundido llene el molde de manera uniforme y proporcione un suministro continuo de metal para compensar la contracción durante la solidificación. Los elevadores, que son depósitos de metal fundido, pueden alimentar la pieza fundida a medida que se contrae, evitando la formación de huecos.
3. Control de procesos
Un control estricto del proceso es esencial para la compensación de la contracción. Debe controlar y controlar cuidadosamente la temperatura del metal fundido. Si el metal está demasiado caliente, puede encogerse más durante el enfriamiento. Por otro lado, si hace demasiado frío, es posible que no fluya correctamente hacia el molde, lo que provocará otros defectos. La velocidad de vertido también importa. Una velocidad de vertido lenta puede hacer que el metal comience a solidificarse antes de llenar todo el molde, mientras que una velocidad de vertido rápida puede provocar turbulencias y atrapamiento de aire.
La velocidad de enfriamiento de la pieza fundida es otro factor crítico. Puede controlar la velocidad de enfriamiento ajustando la temperatura del molde, utilizando canales de enfriamiento en el molde o aplicando métodos de enfriamiento externos. Por ejemplo, puede utilizar una camisa enfriada por agua alrededor del molde para acelerar el proceso de enfriamiento en áreas específicas. Al controlar la velocidad de enfriamiento, puede asegurarse de que la pieza fundida se contraiga de manera uniforme y reduzca el riesgo de distorsión.
4. Operaciones posteriores al casting
A veces, incluso con el mejor diseño y control de procesos, aún puede ocurrir algo de contracción. En tales casos, se pueden utilizar operaciones posteriores al moldeado para corregir las dimensiones. El mecanizado es una operación común posterior a la fundición que se puede utilizar para eliminar el exceso de material o llevar la pieza a las dimensiones deseadas. Sin embargo, el mecanizado debe planificarse con cuidado para evitar eliminar demasiado material o introducir nuevas tensiones en la pieza.
El tratamiento térmico también se puede utilizar para aliviar las tensiones internas en la pieza fundida y mejorar su estabilidad dimensional. Por ejemplo, se puede utilizar el recocido para reducir la dureza de la pieza fundida y hacerla más maleable. Esto puede ayudar a corregir cualquier distorsión menor causada por la contracción.
Ejemplos del mundo real

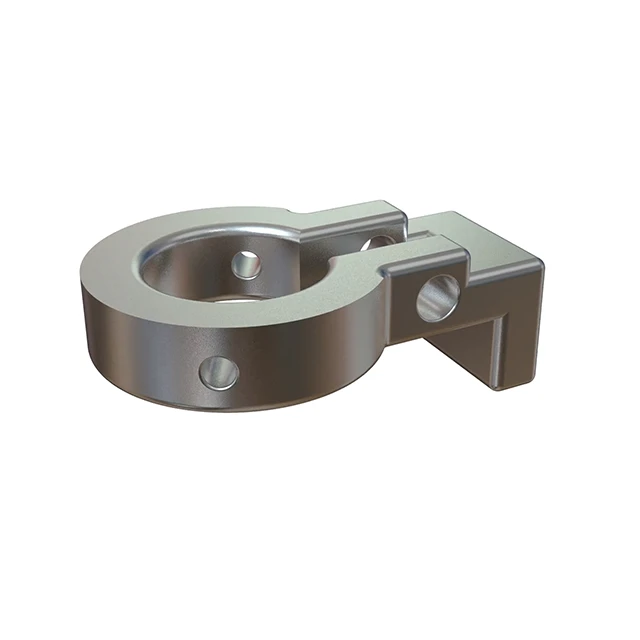

Echemos un vistazo a algunos ejemplos del mundo real de cómo funcionan estos métodos de compensación de contracción. Considere nuestroFundición de ocho - soporte de rodamiento en forma. Esta pieza compleja tiene diferentes espesores de pared, lo que puede provocar una contracción desigual. Para compensar esto, agregamos un margen de contracción al diseño del patrón. También optimizamos el sistema de compuerta para garantizar un llenado y enfriamiento uniforme del molde. Durante el proceso de fundición, controlamos cuidadosamente la temperatura y la velocidad de vertido. Después de la fundición, utilizamos una combinación de mecanizado y tratamiento térmico para conseguir las dimensiones finales y mejorar la calidad de la pieza.
Otro ejemplo es nuestroBloque de anclaje para accesorios de construcción. Esta pieza requiere una alta precisión dimensional. Utilizamos un molde cerámico con un sistema de compuerta bien diseñado para controlar la contracción. El molde fue diseñado para proporcionar más enfriamiento en las áreas donde se esperaba contracción. Al controlar cuidadosamente la velocidad de enfriamiento y utilizar el mecanizado posterior a la fundición, pudimos producir un bloque de anclaje de alta calidad que cumplió con los estrictos requisitos dimensionales.
Conclusión
La compensación de la contracción en la fundición a la cera perdida es un proceso multifacético que requiere una combinación de modificaciones de diseño, diseño de moldes y selección de materiales, control de procesos y operaciones posteriores a la fundición. Al comprender los factores que afectan la contracción e implementar los métodos de compensación adecuados, puede asegurarse de que sus piezas de fundición cumplan con las dimensiones y los estándares de calidad deseados.
Si está buscando piezas de fundición de alta calidad en el mercado y desea obtener más información sobre cómo podemos ayudarlo con la compensación de contracción, no dude en comunicarse con nosotros. Estamos aquí para analizar sus requisitos específicos y brindarle las mejores soluciones para sus necesidades de fundición a la cera perdida.
Referencias
- Campbell, J. (2003). Fundición. Butterworth-Heinemann.
- Flemings, MC (1974). Procesamiento de solidificación. McGraw-Hill.
- Samuel, F. y Samuel, AM (Eds.). (2013). Aleaciones de Aluminio: Fabricación, Caracterización y Aplicaciones. Publicación Woodhead.
